Датчики-реле давления, разности давлений (перепада), напора, тяги: Датчик-реле разности давлений ДЕМ-202

Датчик-реле разности давлений ДЕМ-202

Полноразмерное изображение прибора

Реле ДЕМ-202 - оно же реле дифференциального давления.

Предназначено для контроля и двухпозиционного (релейного) регулирования давления газообразных и жидких сред.

Применяется в холодильных установках, котельных, и оборудовании различных технологических процессов.

Датчик ДЕМ-202 также известен как реле разности давлений ГОСТ, реле давления РД и др.

Реле разности давлений ДЕМ-202 является высококачественным аналогом (заменой) реле типов:

  • РКС-1, РКС-ОМ5
  • РДД-2 (RDD-2) и РДД-2Р (RDD-2R), сделанных на основе китайского полуфабриката
  • западных Italtecnica, Danfoss, Fantini-cosmi

Контролируемые среды:

  • вода
  • воздух
  • масла
  • хладоны
  • другие среды вязкостью не более 0,8 Па∙с неагрессивные к медным сплавам, стали, фторопластам, серебряным припоям
  • для ДЕМ-202-1-01А-1, ДЕМ-202-1-01А-2 в т.ч. аммиак



Основные технические характеристики и данные реле разности давлений ДЕМ-202
Пределы уставок, МПа 0,02-0,25; 0,02-0,6
Зона возврата, нерегулируемая
(в зависимости от модификации), МПа, не более		 0,03; 0,05
Предельная разность давлений контролируемой среды
(в зависимости от модификации), МПа		 2,2; 3,0
Степень защиты IP64 с разъёмным соединением
IP67 с сальниковым вводом
Температура окружающего воздуха, °С
(в зависимости от модификации)		 -50...+70, -30...+70
Габариты, мм 93х207х63
Масса, кг, не более 1



По желанию заказчика возможна поставка комплектных принадлежностей (КМЧ К1) для монтажа, что значительно облегчает установку и снижает затраты времени на установку реле давления на новых объектах.



Достоинствами реле разности давлений ДЕМ-202 являются:

  • высокая устойчивость к динамическим нагрузкам (вибрация, удары, тряска, наклоны) - за последние несколько лет нет ни одной обоснованной рекламации
  • литой металлический корпус
  • защищённость от воздействия пыли, воды и других факторов окружающей среды

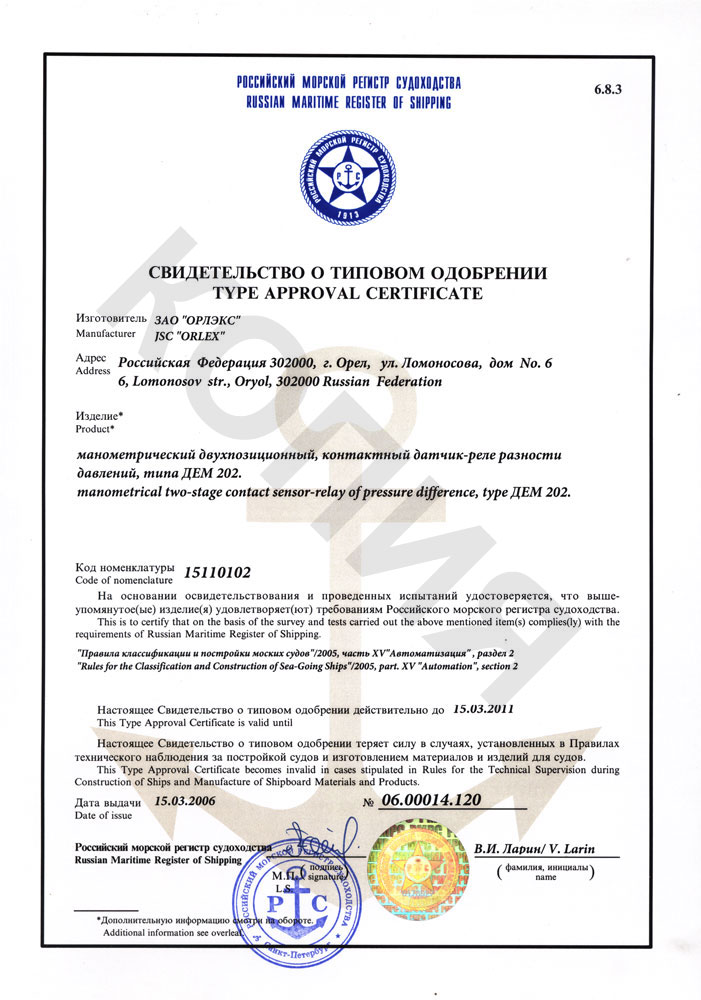

  • одобрен Российским Морским Регистром Судоходства (130 кб)
  • сертифицирован Регистром Ллойда (Великобритания)



Электрическое подсоединение - сальниковый ввод (последня цифра в обозначении модификации 1) или разъёмное соединение (последня цифра в обозначении модификации 2).

Коммутируемый ток - до 6 А при напряжении от 127 до380 В частотой 50(60) Гц. Коммутируемая мощность контактов - до 60 Вт в цепях постоянного тока при напряжении от 24 до 220 В при минимальном токе 0,05 А.

Общие технические данные ДЕМ-202 (206 кб)

Подробное техническое описание, чертежи ДЕМ-202 (692 кб)

В настоящее время датчики-реле разности давлений ДЕМ-202 более не выпускаются. В качестве полноценной замены им служат ДЕМ-202С.
