Реле потока жидкости РПИ, РПИ-Н

Полноразмерное изображение прибора

Постоянно в наличии на складе в большом количестве и широком ряде пределов уставок.

Реле потока РПИ и РПИ-Н (с насадкой) - датчик-реле расхода жидкости.

Предназначено для сигнализации снижения расхода жидкости, в т. ч. в условиях АЭС, в трубопроводах диаметром от 15мм до 100мм (G1/2"-4"). А также для визуального контроля наличия потока рабочей жидкости в трубопроводе.

Благодаря наличию встроенного индикатора (стрелочный указатель) позволяет оценить текущий расход жидкости в трубопроводе.

Реле потока РПИ (РПИ-Н) служит заменой импортных реле протока (потока) жидкости FLU 25, Sika VHS 06 MK, Honsberg CRG-025HM, Siemens QVE1901, Regeltechnik SW-1EPL и др.



Основные технические характеристики и данные РПИ и РПИ-Н
Диаметр условного прохода (Ду), мм 15; 20; 25; 32; 40; 50; 80; 100
Исполнения по значениям уставки 0; I; II; III; IV
Диапазон контролируемых расходов жидкости,
перекрываемый всем номинальным рядом Ду, л/мин		 4,1-400
Параметры контролируемой жидкости:
    температура, °С
    вязкость, м2/с, не более
    давление, МПа, не более
0-100
8*10-5
1
Нагрузка на контакты:
    напряжение, В, не более
    мощность, В*А, не более
250
30
Температура окружающей среды, °С -40…+60
Относительная влажность, %, не более 80
Степень защиты IP40
Габаритные размеры, мм 82×257
Масса, кг, не более 1,5



По желанию заказчика обеспечим комплектацию реле потока насадками (тройниками) для ряда Ду15…50мм, что значительно облегчает установку и снижает затраты времени на монтаж на новых объектах.

Обращаем ваше внимание, что зачастую в проектной документации указываются реле потока без насадки (РПИ), а уже при покупке или монтаже выясняется, что реле необходимо с насадкой (РПИ-Н). Будьте внимательны при заказе.

Для контроля расхода жидкости в трубопроводах диаметром от 100мм до 200мм (G4"-8") рекомендуем использовать реле протока (потока) жидкости FLU 25.

Более подробно с прибором можно ознакомиться в Техническом описании и инструкции по эксплуатации (695 кб).

Цена РПИ и РПИ-Н без учёта НДС с 06.07.2022 г.

реле потока без насадки . . . 342,6 руб.
реле потока с насадкой . . . . 426,6 руб.



Фотографии реле потока жидкости РПИ, РПИ-Н (с насадкой тройником)

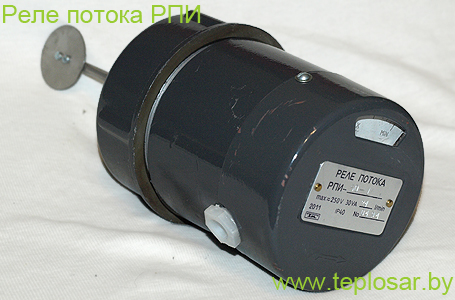

Изображение реле потока жидкости РПИ, вид сверхуРеле потока жидкости РПИ, вид сверху Изображение реле потока жидкости РПИ, вид снизуРеле потока жидкости РПИ, вид снизу

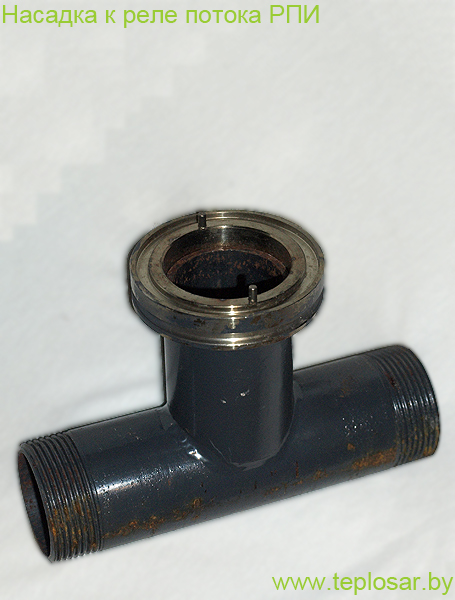

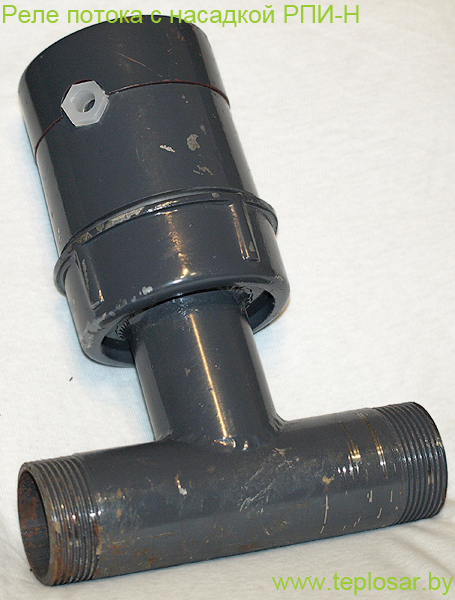

Изображение реле потока жидкости с насадкой (тройником) на примере РПИ-50Н-IРеле потока жидкости с насадкой (тройником) на примере РПИ-50Н-I Изображение насадки (тройника) к реле потока жидкости РПИНасадка (тройник) к реле потока жидкости РПИ
