Реле протока жидкости РПЖ-1М

Полноразмерное изображение прибора

Всегда в наличии на складе.

Реле протока жидкости РПЖ-1М предназначено для коммутации электрических цепей при величине расхода жидкости (воды), достигшей установленного значения.

Применяется для контроля расхода воды в системах охлаждения различного оборудования с открытым сливом в металлургической, нефтеперерабатывающей, энергетической, химической промышленности.

Исполнения реле РПЖ-1М:

  • Температура от +1 до +60°С, относительная влажность до 98% при температуре 35°С (исполнение В4 по ГОСТ 12997-84, что соответствует исполнению УХЛ 4 по ГОСТ 15150-69)
  • По защищённости от воздействия окружающей среды - защищённое от попадания внутрь электрической части воды IPX4 по ГОСТ 14254-96
  • По устойчивости к механическим воздействиям - виброустойчивое и вибропрочное по группе исполнения L3 по ГОСТ 12997-84



Основные технические характеристики и данные реле протока жидкости РПЖ-1М
Рабочая среда вода: чистота не ниже 10 класса чистоты жидкостей
по ГОСТ 17216-71 с температурой от +5 до +70°С
Давление рабочей среды, МПа 0,05...0,4
Пределы настройки (уставки) при увеличении расхода:
   нижний, л/мин
   верхний, л/мин

не более 1,5
не менее 30
Коммутируемый электрический сигнал:
   напряжение постоянного тока, В
   напряжение переменного тока, В
   ток, постоянный и переменный, А
   максимальная коммутируемая мощность

0,2...30
0,2...250
0,0002...3
70 Вт, 300 В*А
Расход воды, л/мин 1,5...30
Зона возврата, л/мин 0,5
Разброс срабатываний, л/мин 0,2
Рабочее положение в пространстве сливное отверстие должно быть в горизонтальной
плоскости или направлено вниз
Условный проход, мм 15
Средняя наработка на отказ с учётом
технического обслуживания, лет
не менее 12
Габаритные размеры, мм не более 72х72х50
Масса, кг 0,22



Более подробно ознакомиться с реле можно в Техническом описании и инструкции по эксплуатации (307 кб).

Цена РПЖ-1М с НДС 2'249'982 руб. с 01.09.2014.

За подробной консультацией обращайтесь к Солоневичу Игорю Петровичу.

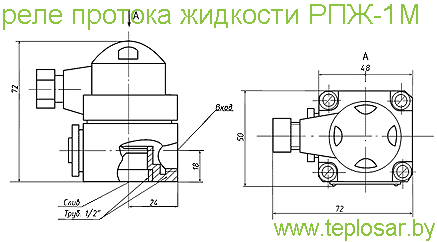

Фотографии, габаритные и присоединительные размеры реле протока жидкости РПЖ-1М
Изображение реле протока жидкости РПЖ-1МРеле протока жидкости РПЖ-1М Изображение реле протока жидкости РПЖ-1МРеле протока жидкости РПЖ-1М Изображение реле протока жидкости РПЖ-1М с габаритными и присоединительными размерамиРеле протока жидкости РПЖ-1М с габаритными и присоединительными размерами
