РОС-301 датчик-реле уровня жидкости

Полноразмерное изображение прибора

Всегда в наличии на складе в большом количестве с длиной электродов 0,6м.

Реле РОС-301 - трёхканальный кондуктометрический датчик-реле (сигнализатор) уровня электропроводной жидкости.

Предназначен для контроля трёх уровней электропроводных жидкостей по трём независимым каналам в одном или различных резервуарах в стационарных условиях.

РОС-301 применяется на котельных для контроля уровня воды в котлах, в канализационных системах для контроля уровня сточных вод, щелочных, кислотных растворов, очистных и дренажных сооружениях, местах где необходим дискретный контроль уровня технологической жидкости.

Сигнализатор РОС-301 является полноценной качественной заменой датчиков-реле уровня типа ЭРСУ, ЭРУ-3, РО-001, ESP-50 (EP-53N) (известные по своим датчикам, способным работать при высоких температурах и давлениях), САУ-М6, PZ-830.



Технические данные реле уровня жидкости РОС-301-1, РОС-301-2, РОС-301-4:

Соответствует климатическому исполнению по ГОСТ 15150-69:
     УХЛ2 - датчики
     УХЛ3, УХЛ4 - передающий преобразователь (ППр)

Чувствительные элементы (ЧЭ) - электроды, погружаемые в контролируемую среду, выполненные из нержавеющей стали 12Х18Н10Т

Стандартная длина ЧЭ, м
     стержневой . . . . . . . . . . . . . . . . . . . . . . . . . . 0,6 (макс. 5)
     тросовый . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 (макс. 10)
На месте установки возможно изменение контролируемого уровня жидкости путём изменения длины чувствительного элемента в меньшую либо большую сторону. Наращивание длины электрода производится путём приварки стержня необходимой длины из стали 12Х18Н10Т.
При необходимости обеспечим комплектацию электродами необходимой длины вплоть до 3,15м со склада.

Питание, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~220-240 В, 50 Гц

Потребляемая мощность, В*А, не более . . . . . . 4

Ток коммутации c:
     активной нагрузкой . . . . . . . . . . . . . . . . . . . . 5 А при ~240 В или =24 В
     индуктивной нагрузкой cosφ > 0,75 . . . . . . . 2 А при ~240 В

Напряжение переменного тока на электродах датчиков, В, не более . . . 6
Благодаря чему не происходит разрушения электродов датчиков из-за электролиза.

Верхнее значение сопротивления жидкости между электродом и корпусом датчика (сопротивление срабатывания) для сред:
     с низкой электропроводностью . . . . . . . . . . 100 кОм
     со средней электропроводностью . . . . . . . . 10 кОм
     с высокой электропроводностью . . . . . . . . . 1 кОм

Температура окружающего воздуха, °С:
     для датчика . . . . . . . . . . . . . . . . . . . . . . . . . . -50-0+70
     для ППр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -1-0+35
Возможна поставка датчика-реле РОС-301 с электронным блоком (ППр климатического исполнения УХЛ3) с расширенным температурным диапазоном, допускающим эксплуатацию при температуре окружающего воздуха в диапазоне ±30°С.

По способу защиты от поражения электрическим током относится к классу 01 по ГОСТ 12.2.007.0-75

По степени защиты от механического воздействия соответствует исполнению N3 по ГОСТ 12997-84

Степень защиты (пылевлагозащита) . . . . . . . . . IP54

Крепление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . настенное с помощью 4-ёх винтов
Имеется вариант для установки на DIN-рейку РОС-301-DIN.

Гарантийный срок эксплуатации . . . . . . . . . . . . 24 месяца со дня ввода в эксплуатацию

Масса, кг, не более, . . . . . . . . . . . . . . . . . . . . . . . 2,4

Комплектность при поставке:
     ППр (электронный блок) . . . . . . . . . . . . . . . . . 1 шт
     датчик . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 шт
     ЧЭ длиной 0,6м . . . . . . . . . . . . . . . . . . . . . . . . 3 шт



В зависимости от условий эксплуатации, существует несколько вариантов исполнения датчиков РОС-301:
Исп. Присоединение Материал изолятора Рабочее давление, МПа Макс.температура среды, °С
1   М20х1,5, S24 Фторопласт 4, ГОСТ 10007-80 1,6 200
2   М20х1,5, S24 Полиэтилен 2,5 80
4   М20х1,5, S24 Керамика 2,5 300
4   М27х1,5, S24 Керамика 2,5 300
5   М27х1,5, S24 Фторопласт 4, ГОСТ 10007-80 2,5 200
Зелёным цветом выделены самые распространённые исполнения датчиков.




Достоинствами датчика-реле уровня жидкости РОС-301 являются:

  • наличие в комплекте датчиков и чувствительных элементов
  • защищённость от воздействия пыли, воды и других факторов окружающей среды благодаря полностью металлическому корпусу
  • гальванически (оптически) развязанные входы от цепей питания
  • каждый релейный выход имеет две группы переключающих контактов
  • лёгкость смены чувствительности благодаря встроенному переключателю
  • высокая надёжность и безотказность, о чём свидетельствует 1 гарантийный ремонт на более чем 100 установленных датчиков
  • имеется искробезопасное исполнение РОС-301И



Обращаем ваше внимание на всё ещё имеющиеся на рынке предложения РОС-301 выпуска 1991-1992 годов с изменёнными бирками или беребитыми на них годами выпуска и соответственно недействительными паспортами. Также нередки случаи перемаркировки сигнализатора РОЭ-001 под РОС-301. Говорить о надёжности подобных приборов не имеет смысла.

Более подробно с сигнализатором РОС-301 можно ознакомиться в Руководстве по эксплуатации (938 кб).

Цена РОС-301 с НДС с 30.01.2018 г.:
  исполнения 1 . . . . . 174 руб.
(на давление 2,5 МПа и температуру 200 °С, фторопластовые изоляторы)
  исполнения 4.2 . . . 192 руб. (на давление 2,5 МПа и температуру 250 °С, керамические изоляторы)

Для посреднических организаций предоставляем скидки.

Также напоминаем, что ищем региональных представителей для работы на постоянной основе на выгодных услових. Обращайтесь к Солоневичу Игорю Петровичу.



Рисунки датчика-реле уровня жидкости РОС-301

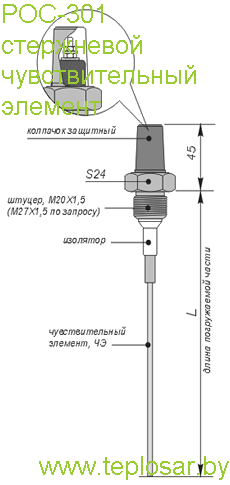

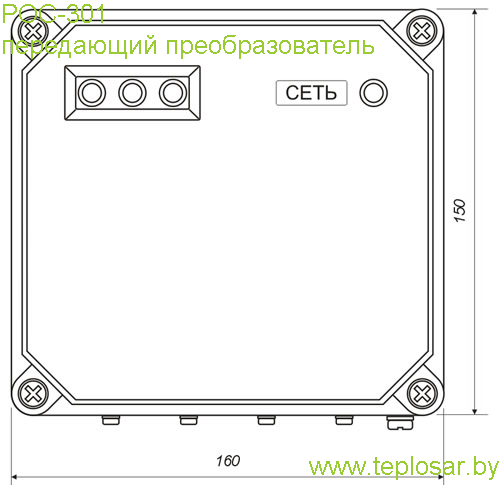

Изображение cтержневого чувствительного элемента датчика-реле уровня жидкости РОС-301Стержневой чувствительный элемент (максимальная длина 5м) Изображение с габаритными размерами передающего преобразователя датчика-реле уровня жидкости РОС-301Габаритные размеры передающего преобразователя (ППр)

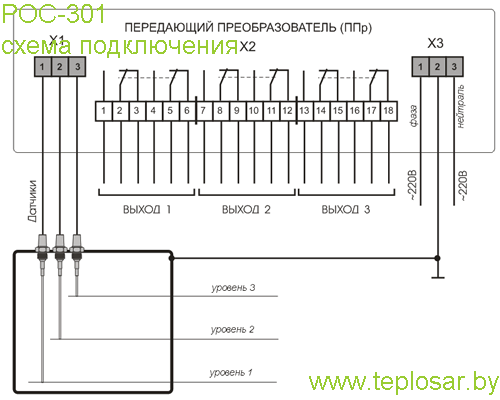

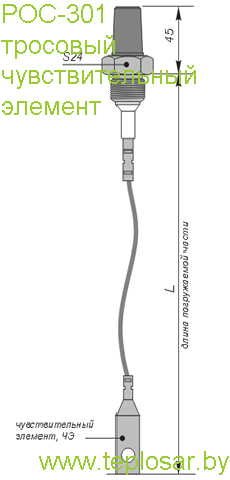

Изображение тросового чувствительного элемента датчика-реле уровня жидкости РОС-301Тросовый (гибкий) чувствительный элемент (максимальная длина 15м) Изображение схемы подключения датчика-реле уровня жидкости РОС-301Схема подключения датчика-реле уровня жидкости РОС-301
